第三期  温度检测机器人

主讲小老师：三（1） 王麒哲

作用：温度检测器可以检测室外温度，还可以检测手温、水温等。

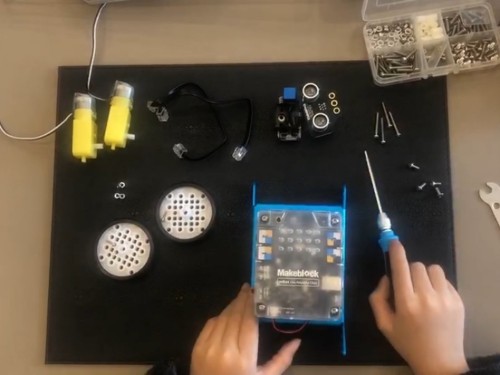

把基础mbot机器人两个电机、两个轮子、超声波传感器、巡线传感器、两根传输线还有螺丝螺母等零部件拆下来。

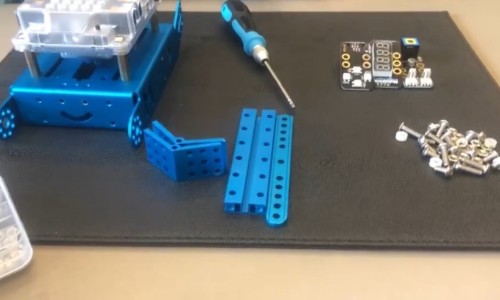

零件：

120度支架X2、单孔梁X2、双孔梁X1、LED模块X1、数码管X1、温度传感器X1、传输线X3还有螺丝螺帽等零部件。

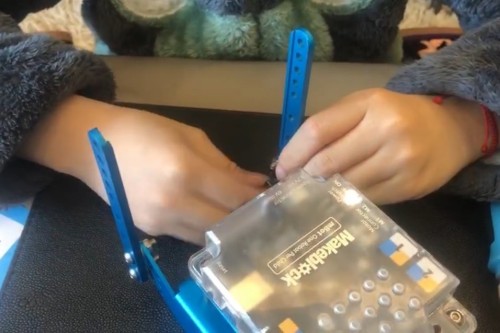

将2个单孔梁竖着装在底板的反面。

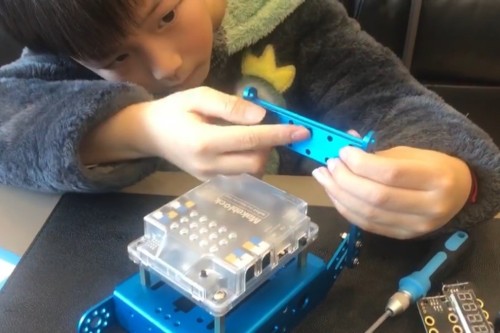

在2个单孔梁的中间横着装上一个双孔梁。

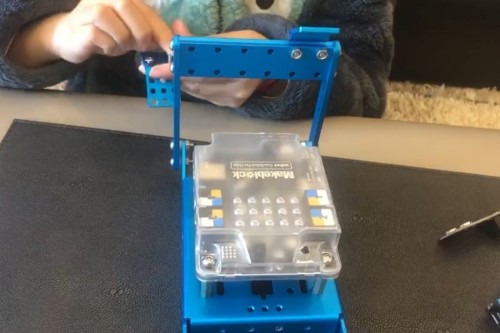

在双孔梁的正面的两端分别装上120度支架。

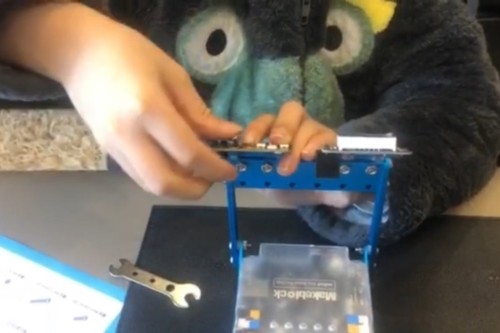

在两个120度支架上分别装上数码管和LED模块。

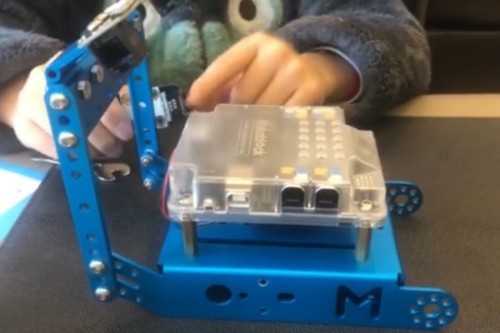

在左边单孔梁的侧边装上温度传感器，注意传感器的两个插头朝前。

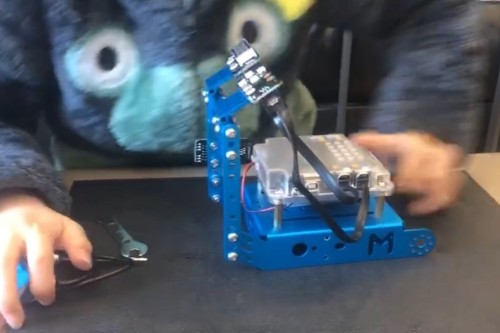

装3根传输线分别连接3个传感器和3个接口。
